日本ＧＰＲ株式会社

最上級の安全と省エネを約束します。

縁材料に米デュポン社製の耐熱絶縁紙素材「ノーメックス」を用いた乾式アモルファス変圧器（VDT）は屋内用の主流であるモールド型に比べ、環境面、性能比較、安全性においても優れており、省エネ法強化により対象となるデパート、病院、学校、官庁施設等、効率化と安全面の両方が必要とされる需要家に最も適しています。

●VDT-type　単相特性表

ページトップに戻る▲

相数	定格容量	周波数	無負荷損	無負荷電流	効率	インピーダンス	エネルギー消費効果	トップランナー基準値
単相	（KVA）	（Hz）	Wi（W）	％Io	%	％Iz	Ｗｔ（Ｗ）	Wt（W）
	50	50	50	<0.8	98.72%	4.0-6.0	146	256
	50	60	50	<0.8	98.72%	4.0-6.0	146	249
	75	50
	75	60
	100	50
	100	60
	150	50	98	<0.7	98.88%	5.0-7.0	354	550
	150	60	98	<0.7	98.88%	5.0-7.0	354	523
	200	50	115	<0.7	99.13%	5.0-7.0	379	672
	200	60	165	<0.7	99.20%	5.0-7.0	397	639
	300	50	145	<0.5	99.19%	5.0-7.0	513	891
	300	60	185	<0.5	99.18%	5.0-7.0	553	848

●VDT-type　三相特性表

ページトップに戻る▲

相数	定格容量	周波数	無負荷損	無負荷電流	効率	インピーダンス	エネルギー消費効果	トップランナー基準値
三相	（KVA）	（Hz）	Wi（W）	％Io	％	％Iz	Ｗｔ（Ｗ）	Ｗｔ（Ｗ）
	75	50	95	<1.8	98.24%	3.8-5.8	221	438
	75	60	95	<1.8	98.24%	3.8-5.8	217	413
	100	50	95	<1.8	98.48%	3.5-5.5	258	529
	100	60	95	<1.8	98.48%	3.5-5.5	250	498
	150	50	125	<1.5	98.44%	4.0-6.0	307	690
	150	60	125	<1.5	98.44%	4.0-6.0	303	648
	200	50	160	<1.5	98.54%	4.0-6.0	362	832
	200	60	160	<1.5	98.54%	4.0-6.0	362	782
	300	50	220	<1.2	98.74%	4.0-6.0	492	1080
	300	60	230	<1.2	98.85%	4.0-6.0	502	1010
	500	50	300	<1.2	99.00%	4.0-6.0	1060	1510
	500	60	330	<1.2	99.09%	4.0-6.0	1010	1420
	750	50	430	<0.5	98.82%	4.8-6.8	2555	2850
	750	60	490	<0.5	98.88%	4.8-6.8	2490	2830
	1000	50	480	<0.5	98.88%	5.5-7.5	3180	3630
	1000	60	550	<0.5	98.96%	5.5-7.5	3050	3510
	1500	50	580	<0.5	98.87%	6.0-8.0	4705	5110
	1500	60	600	<0.5	98.98%	6.0-8.0	4300	4750
	2000	50	850	<0.5	99.06%	5.0-7.0	5400	6510
	2000	60	850	<0.5	99.12%	5.0-7.0	5100	5800

※上記特性は代表値であり個々の変圧器の特性を保証するものではありません。

トップランナー基準値＝500KVA以下の変圧器は負荷率40%、それ以上の容量の変圧器は負荷率50%時のロスを表示する

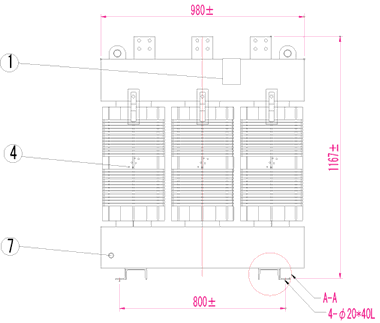

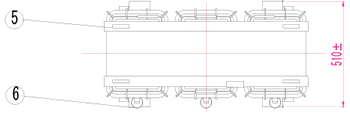

●VDT-type　外形寸法図

ページトップに戻る▲

●VDT-type　外形寸法表

ページトップに戻る▲

3PH 50/60Hz Dimensions（ケースなし）
定格容量	外形寸法(mm)			油入総重量	-
(KVA)	X	Y	Z	(kg)	(l)
50	540	580	850	462
75
100
150	665	750	1000	935
200	790	810	1110	1313
300	820	850	1265	1710

3PH 60Hz Dimensions(IP20)
定格容量	外形寸法(mm)			油入総重量	-
(KVA)	X	Y	Z	(kg)	(l)
50	660	880	1370	535
75
100
150	785	1050	1520	1045
200	910	1110	1720	1450
300	940	1150	1785	1855

●VDT-type　三相外形寸法表

ページトップに戻る▲

3PH 50/60Hz Dimensions（ケースなし）
定格容量	外形寸法(mm)			総重量	-
(KVA)	X	Y	Z	(kg)	(l)


75	910	470	920	672
100	965	470	980	809
150	975	550	940	935
200	1030	500	1085	1166
300	1070	680	1130	1617
400
500	1170	670	1310	2350
750	1600	780	1500	2740(3120)
1000	1700	830	1620	3471(3850)
1500	1860	830	1660	437884510)
2000	1860	990	1660	6077(6110)

3PH 50/60Hz Dimensions（IP20）
定格容量	外形寸法(mm)			総重量	-
(KVA)	X	Y	Z	(kg)	(l)


75	1210	790	1455	760
100	1200	790	1500	900
150	1275	870	1460	1045
200	1410	820	1605	1280
300	1450	1000	1650	1750
400
500	1550	990	1830	2517
750	1800	1180	1800	3060(3440)
1000	1900	1230	1920	3890(4270)
1500	2060	1230	1960	4868(4550)
2000	2060	1390	1960	6600(6630)

※上記特性は代表値であり個々の変圧器の特性を保証するものではありません。
